MessageSujet: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 15:55

bonjour a tous

étant nouveau je vais commencer depuis le début pour présenter mon bac

voici la fabrication complète de mon cube de 80x80x60 (384l brut) en échange de mon petit red sea 130

voila un croquis
verre polis 10mm extra clear 3 face + ceinturage haut


bac de vita51 News_a12

la parti technique

bac de vita51 Decant11



réserve d'eau de 24l
petit bac a bouture ou refuge (je sais pas encore) 30l
parti technique de 63l
surverse neo3+ double descente durso de 32mm
remonté en 25mm

le matériel

- écumeur news deltec SC1455
- brassage 2 jebao wp40 + 1 jebao wp 25
- pompe de remonté  sicce 2800l/h
- éclairage rampe led avec led de 280w
- décor 90% aquaroche 10% pv's
- structure du meuble en tube carré de 30x30mmx4mm que je vais fabriquer moi même
- meuble bois en noir laqué
- osmolateur tunze
- bailling 4 canaux
- éclairage bac a bouture ou refuge rampe maison en led 10w
- parti électrique sur un tableau étanche
- le tous branché sur un arduino mega pour contrôler la rampe et l'aqua

la fabrication du meuble

bac de vita51 20121010

bac de vita51 20121011


bac de vita51 20121112

1 tonne a la presse et rien na bouger pendant 1h

voici les photos du meuble

voici les ferrures d'assemblage keku a montage horizontal

bac de vita51 110


installation des ferrures

bac de vita51 20121114


la faut trouver des cales de 3cm a cause des profiles carré pour récupérer l’épaisseur

bac de vita51 20121115


voici un coter du meuble sans la planche

bac de vita51 20121116


installation du panneau latéral ont met les ferrures en face et ont appui

bac de vita51 20121117



et voila ces clipser en moins de 10 secondes et ça tiens super bien!!

bac de vita51 20121120

Électricité du meuble fini!!

bac de vita51 20121122

une photo de l'aqua

bac de vita51 20121210

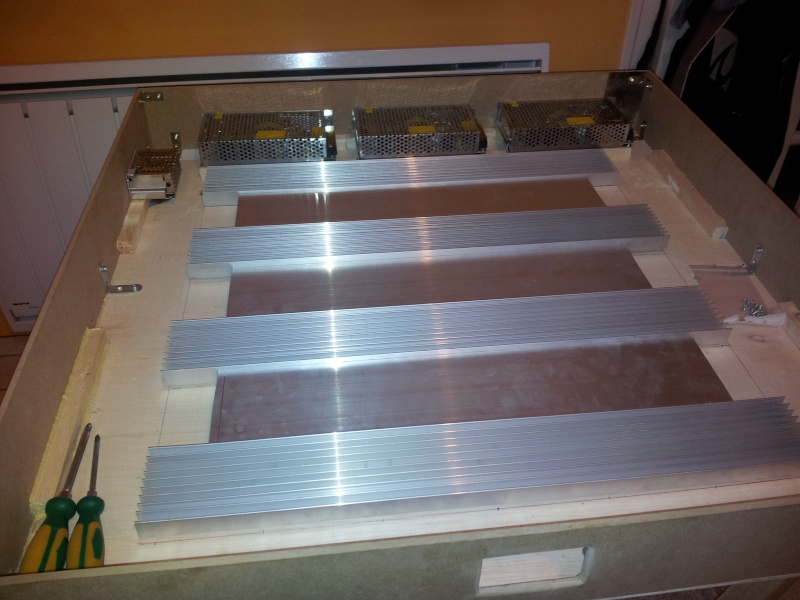

et voici l'avancement de ma rampe led

bac de vita51 20121212

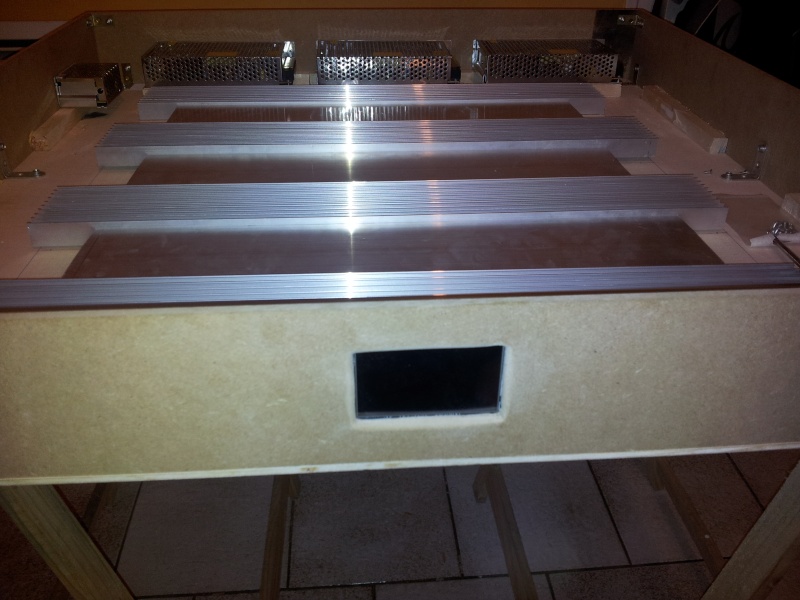

avec l’écran tactile en façade pour la gestion de la rampe et de l'aqua

bac de vita51 20121213

sinon voici mon circuit imprimer pour remplacer les driver du commerce avec entré PWM pour dimmer et l'allumage progressif et alimentation 12v

voici le schéma de mes pcm pour le pwm de ma rampe DIY

bac de vita51 Pcb_x811


bac de vita51 Implan11

bon voila mes pcb sont fait par mes propre mimine  de l'insolation a la gravure

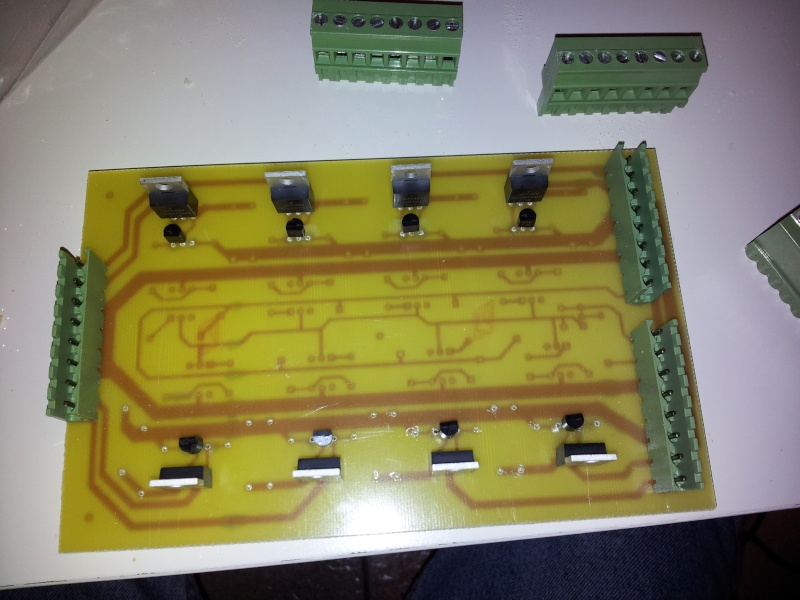

et hop ont commence a percer les quelque 120 trou de 1mm diamètre et ont commence les 1er soudures

bac de vita51 20130116

bac de vita51 20130117

bac de vita51 20130118

un pcm pour 8 led 10w avec une seul entrée PWM pour les dimmer et les 8 led alimenter séparément le tous monter sur optocoupleur  je peux brancher 1 led sur la carte ou 8 il ont toujours les même Ma ou voltage

la rampe avance!!

et voici les 14 leds 16000k câblé et en teste


bac de vita51 20130127


fixation de la rampe sur le bac

bac de vita51 20130211

pour l'ouverture avec des barres alu et vis inox

bac de vita51 20130212

la rampe avec l’écran tactile et la prise usb en latéral pour les futur mise a jour de l'arduino vu quel sera fermé au dessus ça m’évitera de démonte

bac de vita51 20130213


quelque menu de l'arduino

bac de vita51 Ledset10

bac de vita51 Setup10

remplissage a 3/4 du bac avec de l'eau osmoser et sans pompe booster j'ai mis 1 semaine
avec j'ai recommander 15kg d'aquaroche certain plateau font 30x40cm

bac de vita51 20130411

nettoyage des PV's dans l'eau du red sea 130 et je vous dit pas la sédimentation!!je me demande comment j'ai réussit a avoir des bon paramètre!!

bac de vita51 20130410

ont pose tous a l'arrache dans le nouveau bac...dans l’opération je casse mon arche aquaroche en haut du coup il a raccourci de 10cm...va devoir recoller tous ça

bac de vita51 20130412

la parti technique mais le tableau électrique et pas encore brancher et filtration sur micro bag nylon 200micro mais système amovible j’enlève les micro bag et j'ai une grille optique en dessous pour mettre du perlon si besoin

bac de vita51 20130413

ont récupère les 100l de l'ancien bac et voila tous fonctionne parfaitement pas de fuite la descente et très silencieuse et la pompe de remonté sicce 3.0 (2700l) aussi aucun bruit!!

et voila mon 1er décor (il va surement changer plus tard)

face avant ( la rampe et a puissance 30% blanche et 40% bleu pour acclimater les coraux)

bac de vita51 20130510

coter droite

bac de vita51 20130511

coter gauche

bac de vita51 20130512

bac de vita51 20130513

et voila l’écumeur au bout de 2h de fonctionnement les 100l récupérer du red sea étais pas vraiment propre  :ah

bac de vita51 20130514



bientôt branchement des pompes doseuse gérer par l'arduino et on/off écumeur pompe brassage pompe remonté etc...le tous en tactile

et faut que je branche mon tableau électrique

aucune perte de vivants a déplorer parfait
mes reste plus cas cramer la carte bleu sur de beau coraux



bac de vita51 20130515

bac de vita51 20130516

bac de vita51 20130517

le voici 10 mois après (photo prise hier soir)

bac de vita51 1zv93sk

bac de vita51 148he13

bac de vita51 2mocn6x

bac de vita51 Vdeph2

bac de vita51 2eckn46

bac de vita51 29y2ws4

bac de vita51 Nzmxyd

voila je pense n'avoir rien oublier  ;)
Revenir en haut Aller en bas
Pierry59
Ocellaris du récif
Ocellaris du récif
Pierry59


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 15:58

super presentation biloute
de belle photos comme j aime

_________________________________________________________________________________
Les poissons sont nos amis !!!! Juste un ptit bout lol


mieux vaut avoir parkinson plutot qu'alhzeimer car mieux vaut renverser quelques goûte de son verre plutôt que d'oublier de le boire
Revenir en haut Aller en bas
petitbenj
Baliste du récif
Baliste du récif
petitbenj


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 17:03

superbe installation et bac....
Revenir en haut Aller en bas
http://petitbenj59.wordpress.com/
nemo80
Baliste du récif
Baliste du récif
nemo80


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 17:18

punaise sa c est du diy de competition

_________________________________________________________________________________
bac de vita51 Fofo10
le plus important et le partage
Revenir en haut Aller en bas
noeil2004
Ocellaris du récif
Ocellaris du récif
noeil2004


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 17:29

Superbe  bien
Revenir en haut Aller en bas
loicmarcel
Ocellaris du récif
Ocellaris du récif
loicmarcel


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 17:42

super bac peu tu en dire plus sur ton éclairage quel led tu a mis, quantité de chaque, reflecteur ou pas?
Revenir en haut Aller en bas
piero
Ocellaris du récif
Ocellaris du récif
piero


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 17:50

super installation et super bac  bien bravooo bravooo
Revenir en haut Aller en bas
vita51
Mollusque du récif
Mollusque du récif
vita51


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 17:50

rampe led de 280w en led 10w satisled
140w de 14000k
100w de royal bleu 455nm
40w de 10000k
sans lentille ni réflecteur
la rampe et a 10cm de la surface de l'eau
driver diy dimmable de 1 a 100% commande arduino tactile
ces la version 1 de ma construction
je posterait une version 2 que j'ai fabriquer en led cree 5w et philips rebel ES royal bleu et led UV avec commande sans fil bluetooth réglage sur pc + caisson pehd haute densité (pvc) épaisseur total de 5,2cm

Revenir en haut Aller en bas
loicmarcel
Ocellaris du récif
Ocellaris du récif
loicmarcel


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 17:53

ok pas mal
Revenir en haut Aller en bas
vita51
Mollusque du récif
Mollusque du récif
vita51


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 17:59

voici une petite vidéo de la rampe V2

Revenir en haut Aller en bas
loic
Ophiure du récif
Ophiure du récif
loic


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 18:07

chapeau l'artiste  bien bien bien
Revenir en haut Aller en bas
loicmarcel
Ocellaris du récif
Ocellaris du récif
loicmarcel


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 18:13

super elle crache sec
Revenir en haut Aller en bas
vita51
Mollusque du récif
Mollusque du récif
vita51


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 18:16

13
Revenir en haut Aller en bas
david59
Baliste du récif
Baliste du récif
david59


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 18:19

jolie bac
Revenir en haut Aller en bas
tofke59
Ange du récif
Ange du récif
tofke59


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 18:37

bravo !  bien

_________________________________________________________________________________
sauvons les arbres mangeons des castors !
Revenir en haut Aller en bas
SPGSM
Baliste du récif
Baliste du récif
SPGSM


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 19:16

superbe tout ça
 bien
Revenir en haut Aller en bas
Djack59185
Chirurgien du récif
Chirurgien du récif
Djack59185


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 20:21

J'ai l'impressionde voir le bac de pierry  hum


En tout cas superbe réalisation  bien
Revenir en haut Aller en bas
vita51
Mollusque du récif
Mollusque du récif
vita51


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 20:25

ces pierry qui copie le miens et en route depuis presque 1ans  rire
Revenir en haut Aller en bas
Pierry59
Ocellaris du récif
Ocellaris du récif
Pierry59


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 20:53

Ouai mais en plus petit le mien moi 80/65/65 et toi 80/80/60

_________________________________________________________________________________
Les poissons sont nos amis !!!! Juste un ptit bout lol


mieux vaut avoir parkinson plutot qu'alhzeimer car mieux vaut renverser quelques goûte de son verre plutôt que d'oublier de le boire
Revenir en haut Aller en bas
vita51
Mollusque du récif
Mollusque du récif
vita51


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 21:03

en même temps tes mon grand vieux frère alors ta le droit  oui
Revenir en haut Aller en bas
Djack59185
Chirurgien du récif
Chirurgien du récif
Djack59185


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 21:26

je me disais bien  rire
Revenir en haut Aller en bas
petitbenj
Baliste du récif
Baliste du récif
petitbenj


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 21:50

ca c'est de la rampe de compet
Revenir en haut Aller en bas
http://petitbenj59.wordpress.com/
chris-le-chti
Chef du récif
Chef du récif
chris-le-chti


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 22:12

tres impressionnant tout ca , sacré bricoleur ! bravo

_________________________________________________________________________________
Aquariophilie / Amitié / Entraide.
Revenir en haut Aller en bas
simmath
Ange du récif
Ange du récif
simmath


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeLun 31 Mar 2014 - 22:52

Superbe  bien
Revenir en haut Aller en bas
mickael62800
Baliste du récif
Baliste du récif
mickael62800


bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitimeMar 1 Avr 2014 - 0:57

Il me dit quelque chose se bac :)

_________________________________________________________________________________
bac de vita51 Sans_t15
Revenir en haut Aller en bas
Contenu sponsorisé




bac de vita51 Empty
MessageSujet: Re: bac de vita51   bac de vita51 Icon_minitime

Revenir en haut Aller en bas

bac de vita51
Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» présentation vita51

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Chti-Marin :: Nos Récifs :: Les Bacs de 301 à 500 litres-
Sauter vers:
