MessageSujet: La rampe DIY de mirage59   Jeu 11 Fév 2016 - 12:35

Bonjour à tous, vu les résultats obtenu grâce aux précieux conseils d'Hervé sur ma rampe IT 2060, cela m' a encouragé a poursuivre la construction de ma rampe perso.
J'ai depuis un moment rassemblé le matériel et j' ai commencé l'assemblage de ma rampe.
Celle-ci sera composée de 6 leds 50 w 30 000 K + 2 leds de 10 W (mixe 6 blues royal +3 UV ), cela juste pour la transition allumage et extinction pour l'aspect bleuté (ma famille adore ;) ).
Les 50 W seront alimentées en série ( 2*50 w) et ce sur 3 alimentations 100 w suivies de driver DLL 1000mA pour pouvoir dimmer les 3 groupes grâce a l'arduino.
A bientôt.
L'alimentation utilisée :

Le driver :

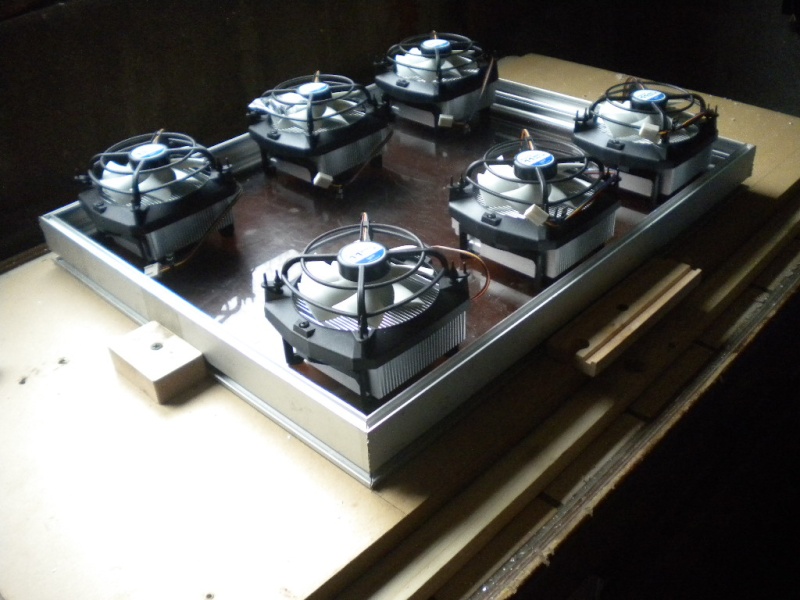

Le début de fabrication , la rampe mesure 50 cm * 40 cm :

Fabrication des supports de lentilles en alu ( tout sera facilement démontable pour pouvoir faire des essais avec différents types de leds):

De plus près :
Revenir en haut Aller en bas
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Jeu 11 Fév 2016 - 12:38

Voilà ce que cela donne avec le programme d'hervé :
Revenir en haut Aller en bas
Herve_be
Ocellaris du récif
Ocellaris du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Jeu 11 Fév 2016 - 13:38

Mirage59 a écrit:
Les 50 W seront alimentées en série ( 2*50 w) et ce sur 3 alimentations 100 w suivies de driver DLL 1000mA
2 LEDs en série demandent un peu plus de 60 Volts : un LDD1000 supporte max 36 Volts !
Une LED 50W sous 1.000 mA ne délivre pas plus de 30 Watts, ce qui suffit largement avec des LEDs 16.000K (26.000 lux) mais avec des 30.000K ce sera beaucoup moins, par contre le PAR sera élevé.

_________________________________________________________________________________
Bricolages récifaux www.rudyv.be/Bricolages
Utilitaires pour aquarium récifal www.rudyv.be/RVRT
Articles relatifs à l'aquarium récifal www.rudyv.be/Articles
Revenir en haut Aller en bas
http://www.rudyv.be/
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Jeu 11 Fév 2016 - 14:44

Je me suis mal exprimé Hervé, en fait je  pensais faire cela pour les 50 W :

Mais dit moi si je me trompe , cela va coincer au niveau arduino car cela va m'obliger a réguler 6 leds donc 6 canaux sur l'arduino ?
Revenir en haut Aller en bas
Herve_be
Ocellaris du récif
Ocellaris du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Jeu 11 Fév 2016 - 17:25

Les LEDs ne seront pas en série mais en parallèle.
Tu ne dois pas utiliser un driver 100W mais une alimentation.
Avec un LDD1000 les LEDs ne recevront pas plus de 1.000 mA => 30 Watts.
Pour 6 LEDs tu n'as donc besoin que d'une seule alim de 36 volts 180 Watts (6 Ampères), par exemple chez Meanwell une NES-200-36.

Une sortie Arduino peut piloter plusieurs LDD en parallèle.

_________________________________________________________________________________
Bricolages récifaux www.rudyv.be/Bricolages
Utilitaires pour aquarium récifal www.rudyv.be/RVRT
Articles relatifs à l'aquarium récifal www.rudyv.be/Articles
Revenir en haut Aller en bas
http://www.rudyv.be/
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Jeu 11 Fév 2016 - 17:54

Ok merci Hervé, comme précisé dans mon précédent post , je compte ajouter 2 leds de 10 w utilisées en fin de journée lors de l'extinction de la rampe et obtenir la couleur bleue que j'ai en ce moment avec ma rampe IT 2060 en fin de journée.

Je penses a ce kit :



Avec ces 2 leds :



Voici leurs caractéristiques :

Spécifications:

Émetteur de LED: 10 w

Lumens: 55 lumens

DC Tension directe (VF): 27-30 V

DC Forward currect (si): 300-350mA

Emission couleur: 3 PCS UV + 6 pcs Bleu

Longueur d'onde: UV (395-405nm), royal bleu (445-455nm)

Angle de faisceau: 120 degrés

LifeSpan Heure:> 50,000 heures

Si j'ai bien compris elles consommeront maxi 700 mA sous 30 V, donc pour l'amimentation , il me faut une alimentation de 180 +21 soit environ une alimentation de 200 W ?

Merci en tout les cas pour ta disponibilité et la patience que tu as pour aider les personnes comme moi bien .

A bientôt.
Revenir en haut Aller en bas
Herve_be
Ocellaris du récif
Ocellaris du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Jeu 11 Fév 2016 - 18:21

Mirage59 a écrit:
Si j'ai bien compris elles consommeront maxi 700 mA sous 30 V, donc pour l'amimentation , il me faut une alimentation de 180 +21 soit environ  une alimentation de 200 W ?
L'alimentation NES-200-36 délivre max 200 W en 36 Volts donc 5,9 Ampères.
Les 6 LDD1000 ont besoin ensemble de 6A : il n'y a donc pas de place pour tes 700 mA supplémentaires mais si tu diminues les LEDs principales quand tu allumes les UV ça passe.
Sinon tu prends le NES-350-36 (350 Watts) plus facile à trouver et à peine plus cher (chez Mouser : 200 = 47,75€; 350 = 49,47€).
De plus le défaut de ce genre d'alim est le bruit du ventilateur mais le modèle 350W étant peu sollicité si on n'en tire que 200W le ventilo tournera moins souvent; à noter qu'il suffit d'insérer une résistance de 33 ohms en série avec le ventilo pour qu'il ne fasse plus de bruit; il tourne alors plus souvent mais silencieusement.

_________________________________________________________________________________
Bricolages récifaux www.rudyv.be/Bricolages
Utilitaires pour aquarium récifal www.rudyv.be/RVRT
Articles relatifs à l'aquarium récifal www.rudyv.be/Articles
Revenir en haut Aller en bas
http://www.rudyv.be/
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Jeu 11 Fév 2016 - 18:34

Super merci beaucoup, je vais commander tout cela et prendre la NES-350-36 de 350 W.
A bientôt.
Revenir en haut Aller en bas
Gewing
Ange du récif
Ange du récif



MessageSujet: Re: La rampe DIY de mirage59   Ven 12 Fév 2016 - 0:39

cela a l air vraiment cool sa serai bien que tu puisse nous faire un petit post sur ta fabrication
;) ;)
Revenir en haut Aller en bas
Amine
Requin du récif
Requin du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Ven 12 Fév 2016 - 0:44

Gewing a écrit:
cela a l air vraiment cool sa serai bien que tu puisse nous faire un petit post sur ta fabrication
;) ;)

+1
Revenir en haut Aller en bas
http://www.chti-marin.com/
Herve_be
Ocellaris du récif
Ocellaris du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Ven 12 Fév 2016 - 9:14

Amine a écrit:
Gewing a écrit:
cela a l air vraiment cool sa serai bien que tu puisse nous faire un petit post sur ta fabrication
;) ;)
+1
Et surtout m'envoyer des photos que je puisse ajouter à ma collection http://www.rudyv.be/Aquarium/RVRT/DIY.php

_________________________________________________________________________________
Bricolages récifaux www.rudyv.be/Bricolages
Utilitaires pour aquarium récifal www.rudyv.be/RVRT
Articles relatifs à l'aquarium récifal www.rudyv.be/Articles
Revenir en haut Aller en bas
http://www.rudyv.be/
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Ven 12 Fév 2016 - 9:44

Pas de soucis , je vous posterai au fur et à mesure de ma progression ,les images de la construction , n'hésitez pas pour critiquer les choses qui ne vous paraissent pas correcte et à donner vos avis ;)
Hervé, je me suis embrouillé avec mes régulateurs, ce n'est pas des LDD que je possède mais des Sure électronique comme cela :



Voici leur caractéristique :

150-1500mA Buck Regulator LED Driver for 1-50W High Power LED

Weight: 2.2oz(63g)
Features:

Pin Description
VIN Positive terminal for 9V -48V DC Power supply
GND Power Ground
LED+ Positive of LED terminal
LED- Negative of LED terminal
EN PWM terminal. When applied with ground or suspended, full amount of current will be output and when connected with +5v or VIN, output current will be 0.

Dans ce cas est ce que je peux utiliser mes alimentations chinoise ou dois je acheter l' alimentations Meanwell NES-350-36 (350 Watts) ?

Mes chinoises sont données pour 36 v 3 A, si mes leds de 50 w sont en parallèle et consommeront maxi 30 w sous 30 v soit 1 A et donc 2 A pour les 2 leds en parallèle , vu que je dispose de 3 A pour les alims ça ne passe pas ?

Revenir en haut Aller en bas
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Ven 12 Fév 2016 - 9:46

Oups, les posts se sont croisés Hervé, tu peux compter sur mes photos Hervé, c'est le moins que je puisses faire pour te remercier de ton aide rire
A bientôt.
Revenir en haut Aller en bas
Herve_be
Ocellaris du récif
Ocellaris du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Ven 12 Fév 2016 - 9:53

Mirage59 a écrit:
150-1500mA Buck Regulator LED Driver for 1-50W High Power LED
VIN Positive terminal for 9V -48V DC Power supply

Dans ce cas est ce que je peux utiliser mes alimentations chinoise ou dois je acheter l'  alimentations Meanwell NES-350-36 (350 Watts)  ?

Mes chinoises sont données pour 36 v 3 A, si mes leds de 50 w sont en parallèle et consommeront maxi 30 w sous 30 v soit 1 A et donc 2 A pour les 2 leds en parallèle , vu que je dispose de 3 A pour les alims ça ne passe pas ?
Si j'ai bien compris tes "chinoises" sont des drivers càd qu'elles délivrent un courant constant.
Les buck regulator demandent une tension de 9 à 48V : une seule alim NES-350-36 suffit pour tout alimenter.

Les buck regulators délivrent jusque 1.500 mA soit 47 Watts pour chaque LED.

Parenthèse : tu m'as donné une bonne idée pour mon bac avec tes LEDs 50W alimentées à 1.000 mA (30W).
Je n'ai pas l'intention de remplacer ma rampe LED mais elle fonctionne depuis 4 ans, ça commence doucement à me trotter dans la tête.
Ma rampe actuelle comporte 12 LEDs de 50W pour une superficie de 1,35 m²; le seul petit défaut est le nombre relativement faible de LEDs; plusieurs possibilités :
"petites" LEDs Cree : à 4W il en faudrait 190 avec un rendement plus faible que mes multichip (consommation : 760W)
Multichip 10W : il en faudrait 60, c'est encore beaucoup; rendement 75 lm/W
Multichip 20W : il en faudrait 30, ça devient raisonnable mais le rendement des LEDs 20W est plus faible (67 lm/W)
Multichip 30W : il en faudrait 20, rendement 76 lm/W mais on oublie le refroidissement passif
Multichip 50W alimentées à seulement 20W : 25 suffisent, rendement excellent de 80 lm/W, refroidissement passif.
Je vais donc étudier sérieusement cette possibilité, plus chère certainement car LEDs 50W, mais plein d'avantages.
Je ferme la parenthèse.

_________________________________________________________________________________
Bricolages récifaux www.rudyv.be/Bricolages
Utilitaires pour aquarium récifal www.rudyv.be/RVRT
Articles relatifs à l'aquarium récifal www.rudyv.be/Articles
Revenir en haut Aller en bas
http://www.rudyv.be/
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Ven 12 Fév 2016 - 10:27

Oui , c'est ce que j'ai voulu faire de mon côté : employer le moins de led possible pour éviter éviter le plus possible un faisceau de fil complexe , utiliser des leds plus puissante et les sous utiliser pour espérer gagner en longévité et surtout diminuer le chauffage, maintenant pour ce qui est de la répartition de l'éclairage il faut voir, mais de toutes façon à l'heure actuelle j'utilise ma rampe IT2060 sur une petite partie de ma surface du bac pour obtenir une puissance convenable , je ne paut être que satisfait rire .
Voici les caractéristiques de mes alims chinoises, je te mets le lien sur Aliewpress :
http://fr.aliexpress.com/store/product/100W-Constant-Current-LED-Driver-AC100-250V-to-DC30-36V-3000mA-for-100W-High-Power-LED/106464_1074719832.html
Revenir en haut Aller en bas
Herve_be
Ocellaris du récif
Ocellaris du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Ven 12 Fév 2016 - 10:42

Mirage59 a écrit:
Voici les caractéristiques de mes alims chinoises, je te mets le lien sur Aliewpress :
http://fr.aliexpress.com/store/product/100W-Constant-Current-LED-Driver-AC100-250V-to-DC30-36V-3000mA-for-100W-High-Power-LED/106464_1074719832.html
100 W courant Constant AC100-250V Driver de LED à DC30-36V 3000mA pour 100 W LED haute puissance
Ne convient donc pas, pour alimenter les buck il faut une tension constante.
De toute façon une NES-350 coûte à peu près le même prix que 3 drivers chinois !

_________________________________________________________________________________
Bricolages récifaux www.rudyv.be/Bricolages
Utilitaires pour aquarium récifal www.rudyv.be/RVRT
Articles relatifs à l'aquarium récifal www.rudyv.be/Articles
Revenir en haut Aller en bas
http://www.rudyv.be/
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Ven 12 Fév 2016 - 10:59

Ok merci, je vais commander la meanwell sur le site que tu m' a indiqué, en plus arrivé a 50 euros les frais de ports sont gratuit . Justement pour arriver à cette somme , est ce que je peux prendre en plus un régulateur LDD meanwell 1000 pour réguler mes 2 led hybrides blue royale / uv de 10 W ?
Revenir en haut Aller en bas
Herve_be
Ocellaris du récif
Ocellaris du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Ven 12 Fév 2016 - 11:16

Mirage59 a écrit:
est ce que je peux prendre en plus un régulateur LDD meanwell 1000 pour réguler mes 2 led hybrides blue royale  / uv de 10 W ?
C'est une bonne idée.

_________________________________________________________________________________
Bricolages récifaux www.rudyv.be/Bricolages
Utilitaires pour aquarium récifal www.rudyv.be/RVRT
Articles relatifs à l'aquarium récifal www.rudyv.be/Articles
Revenir en haut Aller en bas
http://www.rudyv.be/
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Ven 12 Fév 2016 - 11:19

Parfait, je commande mon alimentation + 1 regulateur , merci encore pour tout et bon week-end , à bientôt.
Revenir en haut Aller en bas
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Sam 13 Fév 2016 - 19:19

Bon voilà tout est commandé , y a plus qu' a attendre , pour les USa rire  l' air d'être rapide , par contre la Chine cela risque d' être un peu plus long rire .
A bientôt et bon week-end .
Revenir en haut Aller en bas
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Lun 15 Fév 2016 - 12:37

Pour des rapides , ce sont des rapides les Américains, commande réalisée vendredi soir , reçu ce matin , 2 jours et en plus le week-end bien .
Je vais réaliser une petite étagère sur laquelle je poserai l'alimentation ,elle sera déportée dans la pièce qui est juste derrière le bac .
Revenir en haut Aller en bas
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Mar 29 Mar 2016 - 12:01

Bonjour à tous, quelque nouvelles: j'ai enfin reçu les de 10 w , lentilles et supports .
L'usinage des enjoliveurs alu est terminé , j'ai commencé le perçage tarraudage pour les assembler sur la plaque de PMMA . A bientôt.
La commande des leds 10 W :



Le début de l'assemblage des enjoliveurs par vis laiton :
Revenir en haut Aller en bas
gretouille
Ange du récif
Ange du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Mar 29 Mar 2016 - 12:25

Sa a l'air d'être propre hâte de voir le resultat
Revenir en haut Aller en bas
Mirage59
Crabe du récif
Crabe du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Mar 29 Mar 2016 - 12:34

Merci Gretouille ;)
Revenir en haut Aller en bas
Djack59185
Chirurgien du récif
Chirurgien du récif
avatar


MessageSujet: Re: La rampe DIY de mirage59   Mar 29 Mar 2016 - 12:48

Vivement la suite ;)


Peux tu me dire les dimensions de tes ventilo ?
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: La rampe DIY de mirage59

Revenir en haut Aller en bas

La rampe DIY de mirage59
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» La rampe DIY de mirage59
» quelle rampe choisir?
» sol nutritif maison, rampe T5
» Quelle rampe hqi?
» rampe led

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Chti-Marin :: Communauté :: Matériels, équipements ect.... :: L'Éclairage-
Sauter vers:
